Bagaimana untuk mencegah refleksi belakang dalam lensa laser optik?

Memahami masalah: mengapa refleksi kembali berbahaya

Refleksi belakang, yang juga dikenali sebagai refleksi retro, berlaku apabila sebahagian daripada rasuk laser kuasa tinggi dicerminkan secara langsung di sepanjang laluan kejadiannya oleh permukaan optik, termasuk kanta sendiri atau bahan kerja. Ini bukan gangguan kecil; Ia adalah mod kegagalan kritikal dalam sistem laser. Refleksi belakang yang tidak terkawal boleh bergerak ke belakang melalui laluan rasuk anda, berpotensi mencapai komponen sensitif dan tidak dapat dipulihkan seperti sumber laser itu sendiri, isolatatau, atau modulator. Ini membawa kepada downtime, pembaikan, dan keadaan operasi yang tidak mahal. Cabaran teras ialah setiap antara muka udara ke kaca, walaupun dengan salutan anti-refleksi, mencerminkan peratusan kecil cahaya. Dengan laser kuasa tinggi, peratusan kecil ini boleh mewakili kuasa optik yang signifikan dalam arah yang salah.

Pertahanan Utama: Penggunaan Strategik Salutan Anti-Refleksi

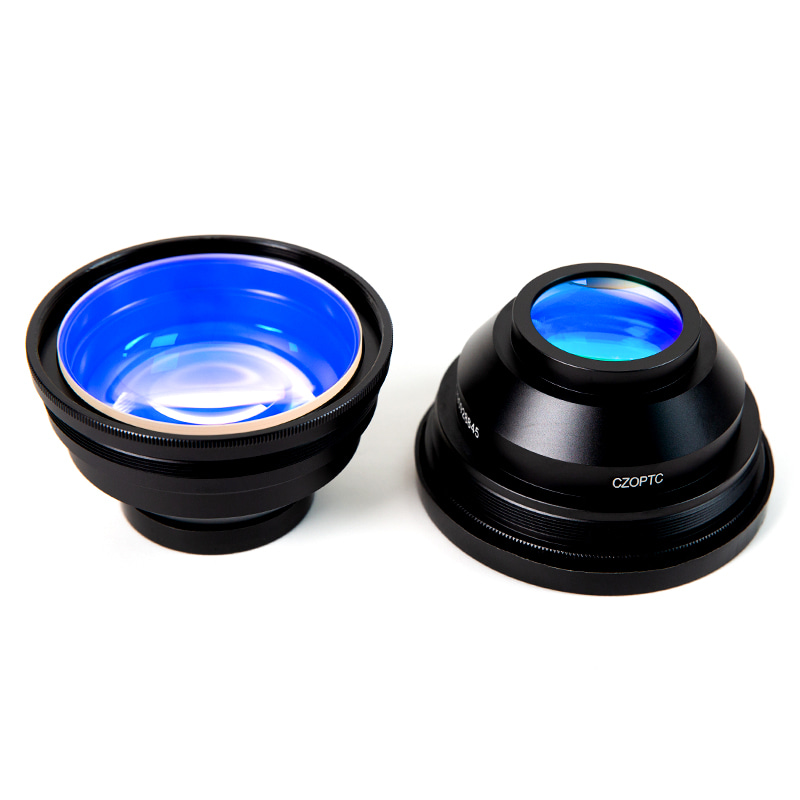

Barisan pertahanan pertama dan paling asas ialah penerapan lapisan anti-refleksi yang berkualiti tinggi di anda Kanta laser optik . Lapisan ini tidak generik; Mereka betul-betul direka bentuk susunan filem nipis yang direka untuk parameter tertentu. Lapisan satu lapisan standard mengurangkan pantulan, tetapi untuk aplikasi laser, anda memerlukan V-salutan or Salutan AR Jalur Lebar disesuaikan dengan panjang gelombang laser yang tepat dan sudut kejadian. Saluran V menawarkan pemantulan yang sangat rendah (selalunya kurang daripada 0.25%) pada satu panjang gelombang tertentu, manakala lapisan jalur lebar meliputi julat. Kuncinya adalah menentukan salutan untuk memadankan parameter operasi laser anda semasa perolehan.

Memilih lapisan AR yang betul

• Panjang gelombang laser: Tentukan panjang gelombang utama yang tepat (mis., 1064nm, 10.6μm, 532nm). Jangan gunakan lensa bersalut untuk 1064nm dengan laser 1030nm.
• Ketumpatan Kuasa: Pastikan ambang kerosakan salutan (diukur dalam J/cm² atau w/cm²) melebihi puncak laser dan kuasa purata di permukaan lensa.
• Sudut kejadian: Nyatakan sudut yang dimaksudkan. Lapisan yang dioptimumkan untuk 0 ° (kejadian biasa) akan berfungsi dengan buruk pada 45 °.
• Polarisasi: Untuk laser yang sangat terpolarisasi, pertimbangkan salutan yang dioptimumkan untuk polarisasi S atau P untuk meminimumkan refleksi untuk keadaan tertentu.

Reka bentuk mekanikal dan optik untuk kawalan refleksi

Di luar lapisan, susunan fizikal sistem optik anda adalah yang paling utama. Matlamatnya adalah untuk memastikan bahawa mana -mana refleksi sisa diarahkan dari komponen sensitif dan ke jalan yang selamat dan menyerap. Ini melibatkan pertimbangan yang teliti terhadap orientasi kanta dan susun atur sistem.

Baji dan orientasi kanta

Jangan sekali-kali menggunakan tetingkap plat selari yang sempurna sebagai lensa atau pelindung di laluan rasuk. Sentiasa gunakan kanta dengan baji mekanikal terbina dalam (selalunya beberapa darjah) atau sengaja melancarkan kanta plano-convex dengan permukaan melengkung yang menghadap ke sisi kuasa tinggi. Amalan kritikal ini memastikan bahawa rasuk yang tercermin dihidupkan dari paksi optik, menghalang mereka daripada menjelajah jalan ke sumber.

Beam Dumps and Baffles

Secara aktif menguruskan jalan sesat dan cahaya yang dicerminkan. Gunakan Beam Dumps (sangat menyerap, seringkali peranti yang disejukkan air) untuk menangkap dan menghilangkan tenaga dengan selamat dari rasuk yang diarahkan di luar paksi. Pasang Baffle optik (Struktur seperti tiub dengan permukaan hitam yang reflektif) di dalam sistem anda untuk menjebak cahaya yang bertaburan dan menghalangnya daripada memantul di sekitar kandang.

Menggabungkan isolator optik untuk sistem kritikal

Bagi sistem yang mempunyai kepekaan tinggi atau kepekaan yang melampau, seperti laser serat, penguat, atau sistem yang menggunakan komunikasi ruang bebas, langkah pasif mungkin tidak mencukupi. An Isolator Optik adalah komponen aktif yang diletakkan secara langsung selepas sumber laser. Ia bertindak sebagai injap sehala untuk cahaya, yang membolehkan rasuk ke hadapan lulus dengan kehilangan minimum sambil menyekat dan melemahkan sebarang cahaya yang bergerak ke belakang. Isolator adalah penting apabila refleksi belakang boleh menyebabkan ketidakstabilan, melompat mod, atau kerosakan bencana pada diod laser atau pengayun.

Amalan terbaik operasi dan penyelenggaraan

Pencegahan juga mengenai cara anda menggunakan dan mengekalkan sistem. Protokol yang konsisten mengurangkan risiko.

• Pra-penjajaran dengan kuasa rendah: Sentiasa melakukan penjajaran jalur rasuk awal dan kedudukan lensa menggunakan laser panduan yang kelihatan sangat rendah atau rasuk utama yang sangat dilemahkan. Ini menghalang pantulan kuasa tinggi yang tidak disengajakan semasa persediaan.
• Kebersihan sangat kritikal: Pencemar seperti habuk, cap jari, atau sisa asap pada permukaan kanta laser optik boleh menjadi tapak penyerapan, menyebabkan pemanasan setempat, kerosakan salutan, dan peningkatan, penyebaran dan refleksi yang tidak dapat diramalkan.
• Pemeriksaan biasa: Melaksanakan jadual untuk memeriksa lensa secara visual (di bawah keadaan yang selamat, tidak lasing) untuk tanda-tanda pembakaran salutan, lubang, atau pencemaran. Gunakan lampu pemeriksaan pada sudut untuk mendedahkan kecacatan permukaan.
• Pertimbangan Kerja: Perlu diketahui bahawa bahan -bahan yang sangat reflektif (tembaga, emas, aluminium yang digilap) atau sudut insiden curam pada bahan kerja boleh menyebabkan refleksi specular yang kuat kembali ke dalam kereta api optik. Parameter proses dan sudut rasuk mungkin memerlukan pelarasan.

Ringkasan Strategi Mitigasi mengikut Komponen

Jadual berikut menyediakan panduan rujukan cepat untuk menerapkan prinsip-prinsip ini ke bahagian-bahagian yang berlainan dari sistem laser biasa.

Berkesan mencegah refleksi kembali bukan mengenai satu penyelesaian tetapi pertahanan berlapis. Ia memerlukan integrasi yang bijak bagi kanta laser optik yang ditentukan dengan betul, reka bentuk mekanikal pintar, dan tabiat operasi yang berdisiplin. Dengan melaksanakan langkah -langkah praktikal yang spesifik ini, anda membina sistem laser yang mantap dan boleh dipercayai yang melindungi pelaburan berharga anda dan memastikan prestasi yang konsisten dan selamat.
