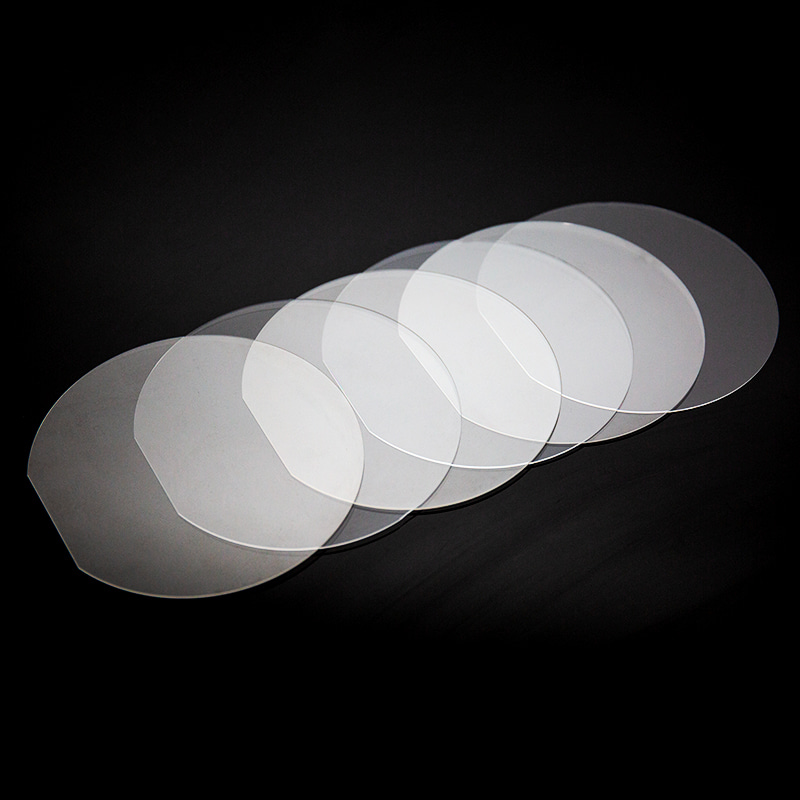

Wafer optik: komponen utama dalam teknologi moden

Wafer optik adalah komponen penting dalam pelbagai industri berteknologi tinggi, termasuk telekomunikasi, pembuatan semikonduktor, dan fotonik. Substrat berbentuk cakera yang nipis ini digunakan untuk membuat peranti optik seperti kanta, penapis, dan sensor. Memahami sifat, aplikasi, dan proses pembuatan mereka dapat membantu jurutera dan penyelidik mengoptimumkan penggunaannya dalam teknologi canggih.

Apakah wafer optik?

Wafer optik adalah subtra-tipis, substrat rata yang biasanya diperbuat daripada bahan seperti silikon, kaca, atau kristal optik khusus. Mereka berfungsi sebagai asas untuk membuat unsur-unsur mikro-optik, termasuk:

• Unsur optik diffractive (tidak)
• Waveguides
• Penapis Optik
• Litar bersepadu fotonik (gambar)

Ketepatan dan sifat bahan mereka menentukan prestasi mereka dalam aplikasi seperti sistem laser, peranti pengimejan, dan optik serat.

Bahan utama untuk wafer optik

Pilihan bahan bergantung kepada aplikasi yang dimaksudkan, julat panjang gelombang, dan keadaan persekitaran. Berikut adalah perbandingan bahan wafer optik biasa:

Setiap bahan menawarkan kelebihan yang unik, menjadikannya penting untuk memilih yang betul berdasarkan keperluan optik dan mekanikal.

Proses pembuatan wafer optik

Menghasilkan wafer optik berkualiti tinggi melibatkan beberapa langkah ketepatan:

1. Pemilihan bahan - Memilih substrat yang betul berdasarkan sifat optik dan terma.
2. Menghisap wafer - Memotong jongkong ke wafer nipis menggunakan gergaji berlian atau pemotongan laser.
3. Menggilap -Mencapai kelancaran permukaan peringkat nanometer untuk meminimumkan penyebaran cahaya.
4. Salutan (pilihan) -Memohon salutan anti-reflektif atau dielektrik untuk prestasi yang dipertingkatkan.
5. Dicing & Etching - Membentuk wafer ke dalam komponen yang lebih kecil untuk integrasi ke dalam peranti.

Ketepatan adalah kritikal di setiap peringkat, kerana kecacatan dapat merendahkan prestasi optik.

Aplikasi wafer optik

Wafer optik digunakan dalam pelbagai industri:

1. Telekomunikasi

• Rangkaian gentian optik bergantung kepada wafer optik untuk penghalaan isyarat dan penguatan.
• Sistem multiplexing bahagian gelombang (WDM) menggunakan penapis berasaskan wafer untuk memisahkan saluran cahaya.

2. Industri Semikonduktor

• Photolithography menggunakan wafer silika yang bersatu untuk corak microchip dengan ketepatan yang melampau.
• Wafer silikon adalah penting untuk litar bersepadu fotonik (pics).

3. Perubatan & Bioteknologi

• Biosensor optik mengesan interaksi molekul dalam peranti lab-on-a-cip.
• Sistem pengimejan endoskopik menggabungkan unsur-unsur mikro-optik untuk diagnostik resolusi tinggi.

4. Pertahanan & Aeroangkasa

• Wafer optik inframerah membolehkan pengimejan haba dan sistem penargetan laser.
• Wafer sapphire digunakan dalam sensor yang ruggeded untuk persekitaran yang keras.

Pertimbangan utama semasa memilih wafer optik

Memilih wafer optik yang betul melibatkan menilai beberapa faktor:

• Julat panjang gelombang - Pastikan bahan menghantar cahaya pada panjang gelombang yang dikehendaki.
• Kestabilan terma - Sesetengah aplikasi memerlukan ketahanan terhadap suhu tinggi.
• Kualiti permukaan - Goresan atau kekotoran boleh menyebabkan penyebaran cahaya.
• Kos vs prestasi -Bahan berprestasi tinggi mungkin mahal tetapi perlu untuk aplikasi kritikal.

Trend masa depan dalam teknologi wafer optik

Kemajuan dalam teknologi wafer optik memacu inovasi dalam pelbagai bidang:

• Miniaturisasi - wafer yang lebih nipis membolehkan peranti fotonik padat.
• Bahan baru - Sebatian yang muncul seperti silikon nitrida (Si₃n₄) meningkatkan prestasi dalam fotonik.
• Integrasi hibrid - Menggabungkan bahan yang berbeza (mis., Silicon dan lithium niobate) meningkatkan fungsi.

Kesimpulan

Wafer optik memainkan peranan penting dalam optoelektronik moden, fotonik, dan telekomunikasi. Ciri-ciri bahan mereka, ketepatan pembuatan, dan kepelbagaian aplikasi menjadikan mereka sangat diperlukan dalam teknologi canggih. Dengan memahami ciri-ciri dan kriteria pemilihan mereka, jurutera dan penyelidik dapat mengoptimumkan penggunaannya dalam sistem optik generasi akan datang.
