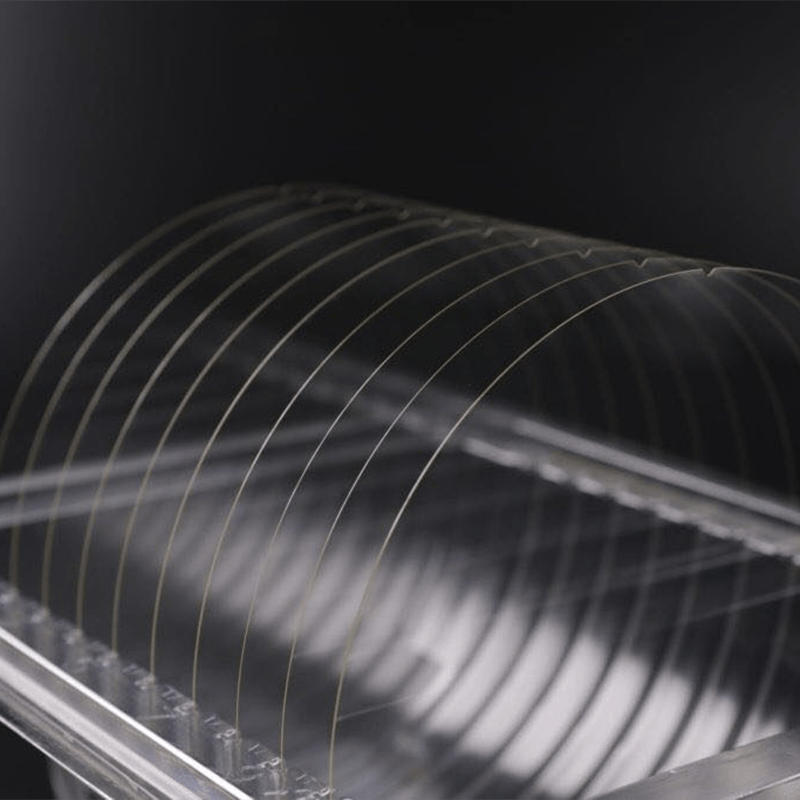

Wafer kaca

Wafer kaca

Oleh kerana ketelusannya yang baik, keamatan pendarfluor yang rendah, pekali pengembangan minimum, rintangan yang kuat terhadap kejutan haba, kestabilan kimia positif, rintangan calar, dan kandungan alkali yang rendah, wafer kaca digunakan secara meluas dalam produk berteknologi tinggi seperti CMOS, Sensor CCD, INSTORSISISISISISIS (ICS) Penyelidikan saintifik.

Syarikat kami mengkhususkan diri dalam pengeluaran jangka panjang wafer kaca ketepatan tinggi dengan ketebalan ≥0.1mm dan dimensi luar ≥φ2 ". Sebagai tambahan kepada φ4-inci konvensional, φ5-inci, φ6-inci, φ8 inci, dan φ12-inci, juga memberi saiz yang disesuaikan. Pyrex, Borofloat, Borosilicate (D263T), Corning E-XG, BK7, dan lain-lain. Untuk wafer kaca tersuai yang diperbuat daripada bahan lain, sila hubungi jualan kami.

Dalam industri elektronik, wafer kaca digunakan sebagai substrat untuk pembuatan sistem mikroelectromekanik litar bersepadu (ICS) (MEMS), dan peranti semikonduktor lain. Kaca menyediakan permukaan yang stabil dan lengai untuk pemendapan filem nipis dan corak litar. Di samping itu, wafer kaca mempamerkan prestasi terma positif, membolehkan pelesapan haba yang cekap semasa operasi peranti. Apabila dimensi peranti elektronik mengecut dan kerumitan meningkat, permintaan untuk wafer kaca berkualiti tinggi dengan ketebalan seragam dan ketumpatan kecacatan rendah menjadi semakin kritikal.

Aplikasi optik juga sangat mendapat manfaat daripada wafer kaca, terutamanya dalam pembuatan kanta, cermin, dan penapis. Ketelusan optik dan homogeniti kaca menjadikannya bahan yang ideal untuk komponen optik ketepatan yang digunakan dalam kamera, teleskop, dan sistem laser. Dengan berhati -hati mengawal komposisi dan ketebalan wafer kaca, pengeluar boleh menyesuaikan sifat optik mereka untuk memenuhi keperluan khusus untuk penghantaran cahaya, penyebaran, dan polarisasi.

+86-519-83200018 Hubungi kami
PREV：Tiada artikel sebelum iniNEXT：Wafer kuarza
  • Penerangan
  • Maklum balas

  • Spesifikasi

    4 inci

    5 inci

    6 inci

    8 inci

    12 inci

    Diameter

    100 ± 0.1 mm

    125 ± 0.1 mm

    150 ± 0.1 mm

    200 ± 0.1 mm

    300 ± 0.1 mm

    Ketebalan

    500 ± 5 um atau disesuaikan

    625 ± 5 um atau disesuaikan

    675 ± 5 um atau disesuaikan

    725 ± 5 um atau disesuaikan

    900 ± 5 um atau disesuaikan

    Kekasaran

    Ra ≤ 1 nm

    Ra ≤ 1 nm

    Ra ≤ 1 nm

    Ra ≤ 1 nm

    Ra ≤ 1 nm

    Warpage

    ≤ 10um

    ≤ 10um

    ≤ 10um

    ≤ 10um

    ≤ 10um

    Kebosanan

    ≤ 3 um

    ≤ 3 um

    ≤ 3 um

    ≤ 3 um

    ≤ 3 um

    Permukaan

    20/10

    20/10

    20/10

    20/10

    20/10

    Bentuk

    Bulat, dengan mencari tepi, dengan mencari sudut

    Tepi terbalik

    45 °, separuh spesifikasi; Bentuk c

    Bahan

    Sodalime, Pyrex, Borofloat, Borosilicate (D263T), Corning Eagle XG, BK7, dan sebagainya.

    Catatan

    Wafer kaca boleh disesuaikan
