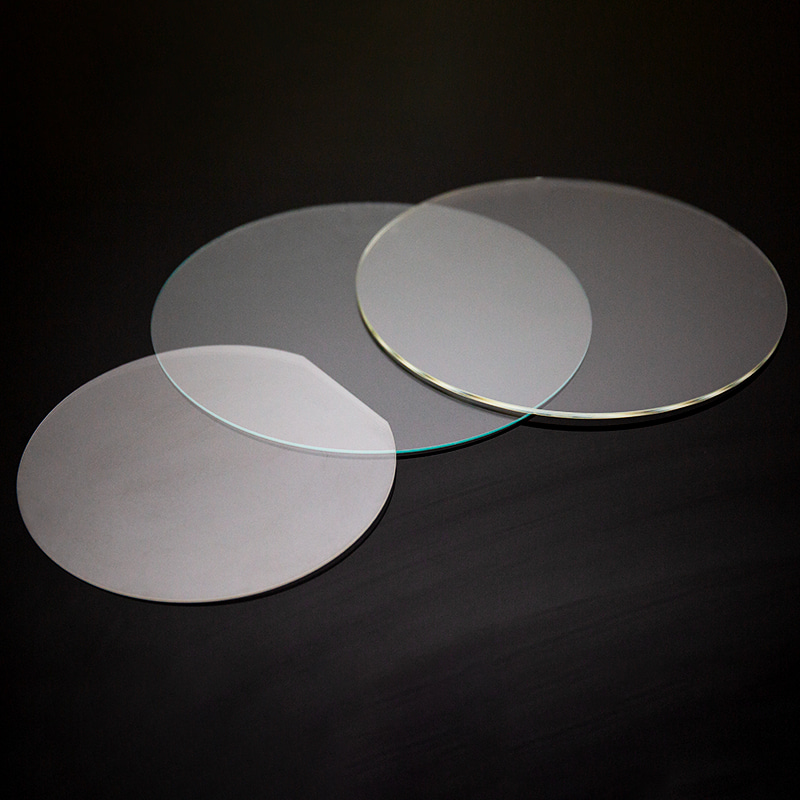

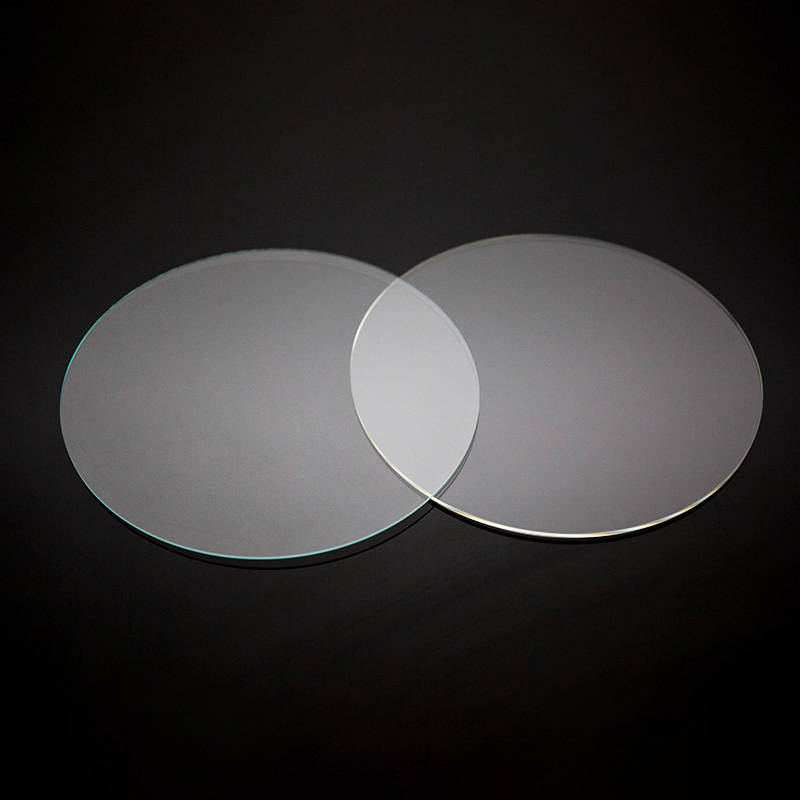

Wafer kuarza

Wafer kuarza digunakan secara meluas bahan optik, yang dikenali untuk kesucian yang tinggi, pekali pengembangan haba yang rendah, kekuatan tegangan yang tinggi, penghantaran cahaya yang diingini, dan sifat elektrik yang unik. Oleh itu, wafer kuarza digunakan secara meluas dalam pelbagai bidang seperti cip splitter Waveguide PLC, MEMS, dan semikonduktor berteknologi tinggi.

Syarikat kami mengkhususkan diri dalam pengeluaran jangka panjang wafer kuarza ketepatan tinggi dengan ketebalan ≥0.1mm dan dimensi luar ≥φ2 "". Sebagai tambahan kepada φ4-inci konvensional, φ5-inci, φ6-inci, φ8-inci, dan saiz φ12-inci, kami juga menawarkan perkhidmatan tersuai untuk saiz lain. Wafer kuarza biasanya diperbuat daripada bahan dari Corning, Nikon, Heraeus, dan lain -lain. Untuk wafer kuarza tersuai yang diperbuat daripada bahan lain, sila hubungi jualan kami.

Oleh kerana prestasi optik yang diingini, wafer kuarza juga digunakan secara meluas dalam aplikasi optik dan fotonik. Mereka mempamerkan ketelusan yang tinggi dalam spektrum ultraviolet, kelihatan, dan dekat inframerah, menjadikannya sesuai untuk kanta, tingkap, prisma, dan komponen optik lain yang digunakan dalam sistem laser, spektroskopi, dan pengimejan. Wafer kuarza menunjukkan penyerapan dan penyebaran optik yang minimum, membolehkan penghantaran cahaya yang cekap. Di samping itu, pekali pengembangan haba yang rendah mereka memastikan kestabilan optik ke atas julat suhu yang luas, menjadikan mereka pilihan yang ideal untuk menuntut aplikasi optik.

+86-519-83200018 Hubungi kami
PREV：Wafer kacaNEXT：Sapphire wafer
  • Penerangan
  • Maklum balas

  • Spesifikasi

    2 inci

    4 inci

    6 inci

    8 inci

    Diameter

    50.8 ± 0.1 mm

    100 ± 0.1 mm

    150 ± 0.1 mm

    200 ± 0.1 mm

    Ketebalan

    430 ± 25 um atau disesuaikan

    650 ± 25 um atau disesuaikan

    1300 ± 25 um atau disesuaikan

    1300 ± 25 um atau disesuaikan

    Kekasaran

    Ra ≤ 0.3 nm

    Ra ≤ 0.3 nm

    Ra ≤ 0.3 nm

    Ra ≤ 0.3 nm

    Warpage

    ≤ 10um

    ≤ 10um

    ≤ 10um

    ≤ 10um

    Jumlah sisihan ketebalan

    ≤ 3 um

    ≤ 3 um

    ≤ 3 um

    ≤ 3 um

    Permukaan

    20/10

    20/10

    20/10

    20/10

    Keadaan permukaan

    Menggilap dua sisi; Dipoles di satu sisi

    Bentuk

    Bulat, dengan mencari tepi

    Tepi terbalik

    45 ° , Bentuk c

    Bahan

    Sapphire Crystal

    Catatan

    Wafer nilam boleh disesuaikan
